Menuiseries pare-flammesEW 30, certifiées EN 1364 / EN 13501.

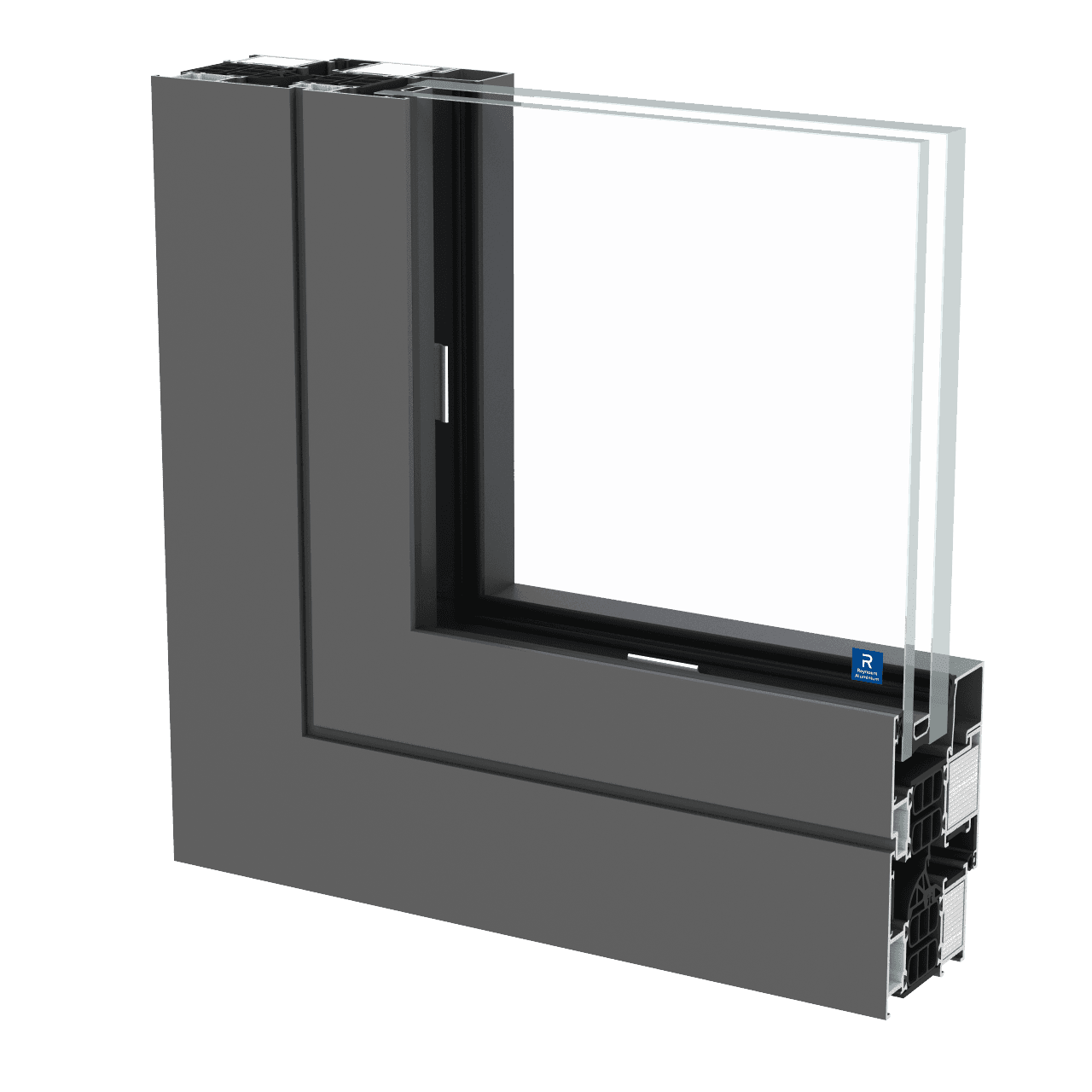

Fabricant de menuiseries pare-flammes et de murs rideaux pare-flammes / coupe-feu pour marchés publics, ERP, hôpitaux, écoles et parties communes d'immeubles. Quatre déclinaisons : EW 30 (pare-flammes au sens propre — étanchéité E + limitation du rayonnement W pendant 30 minutes), EI 30 et EI 60 (coupe-feu — étanchéité E + isolation thermique I) sur fenêtres et portes Reynaers CS 77 FP / Flameline, et Reynaers CW 50-FP pour le mur rideau pare-flammes avec les trois classifications EW 30 / EI 30 / EI 60 sur une même trame 50 mm. MAC fabrique le pare-flammes EW 30 (ce qu'il faut au sens propre) sur la base du système Reynaers CS 77 FP / Flameline (profondeur dormant 68 mm, Uf 2,4 W/m²K, AEV Classe 4 / E750 / C4, Rw 42 dB) avec vitrages spécifiques Pyrobel et Pyrostop. Sections allégées par rapport au coupe-feu EI, idéal pour façades pare-flammes et séparations vis-à-vis. Marquage CE conforme EN 14351-1, PV d'essais EFECTIS / CSTB fournis systématiquement avec le dossier technique. Production sur mesure dans notre atelier de Mennecy (Essonne).
Pare-flammes EW30. Étanchéité aux flammes + limitation du rayonnement pendant 30 minutes — sections allégées pour façades coupe-feu.
Menuiserie pare-flammes EW30 répondant à la norme EN 1364 et à la classification EN 13501-2. La désignation EW signifie étanchéité aux flammes (E) + limitation du rayonnement (W ≤ 15 kW/m² à 1 m) pendant 30 minutes, SANS exigence d'isolation thermique I. Cette classification permet des sections de profilés plus fines et des vitrages moins épais que l'EI30, tout en assurant la sécurité incendie côté évacuation. Profils Reynaers Flameline (déclinaison single-glass / EW), vitrages feuilletés monocouches type Pyrobel 7EW ou Pyrostop EW30 (épaisseur 12 à 17 mm). Application typique : façades coupe-feu entre bâtiments, séparations vis-à-vis sur cour commune, vitrages de cage d'escalier en extérieur, ouvertures de désenfumage. Marquage CE conforme EN 14351-1, PV d'essais EFECTIS / CSTB fournis au dossier.
Ce que cette gamme apporte à vos chantiers.
Classement EW30
Étanchéité aux flammes (E) + rayonnement limité (W ≤ 15 kW/m² à 1 m) pendant 30 minutes. Conforme EN 13501-2 pour façades coupe-feu et séparations vis-à-vis.
Sections allégées
Profilés Reynaers Flameline plus fins qu'en EI30 (pas de chambres d'isolation thermique). Trame visuelle réduite, plus de surface vitrée pour la même baie.
Vitrages monocouches
Pyrobel 7EW ou Pyrostop EW30 (12 à 17 mm). Plus légers et moins coûteux que les vitrages feuilletés multicouches EI30/EI60.
Façade coupe-feu
Application phare : séparations entre bâtiments mitoyens, vis-à-vis sur cour commune, vitrage entre cage d'escalier extérieure et appartements (article CO 21).
Étanchéité air / eau / vent
Classement AEV 4 / E750 / C4 identique aux séries EI30/EI60. Compatible façades vitrées exposées et altitudes élevées.
PV d'essais fournis
Procès-verbaux EFECTIS ou CSTB systématiquement transmis avec le dossier technique pour réception ERP / IGH.
Les données qui comptent pour vos appels d'offres.
Référence gammiste : Reynaers Flameline EW30. Données sourcées directement des brochures techniques et fiches publiques constructeur. PV d'essais fournis avec le dossier technique sur demande.
Caractéristiques système (reynaers.com)
- Profondeur dormant
- 68 mmBase Flameline commune EI / EW
- Profils utilisés
- Reynaers Flameline single-glass / EW
- Vitrages compatibles
- Pyrobel 7EW / Pyrostop EW30Épaisseur 12 à 17 mm — monocouche feuilleté
- Type d'ouverture
- Fixe / Battant 1 ou 2 vantaux / Châssis basculant
Classements feu et essais
- Classement feu
- EW30 (EN 13501-2)Étanchéité E + rayonnement limité W ≤ 15 kW/m² — 30 minutes
- Norme d'essai
- EN 1364-1 / EN 1364-3EN 1364-3 spécifique aux façades rideaux pare-flammes
- Hauteur max châssis fixe
- ≈ 4,4 mComparable EI30 — sections allégées équivalentes
- PV d'essais
- EFECTIS / CSTBFournis systématiquement au dossier de réception
Performances secondaires
- Marquage CE
- Conforme EN 14351-1
- Transmission thermique Uf (cadre)
- ≈ 2,4 W/m²KIdentique CS 77 FP — variation selon configuration
- Perméabilité à l'air (EN 12207)
- Classe 4
- Étanchéité à l'eau (EN 12208)
- E750
- Résistance au vent (EN 12210)
- Classe C4
- Affaiblissement acoustique Rw
- ≈ 38 dBSelon vitrage — moins élevé que vitrage multicouche EI30/EI60
- Application typique
- Façade coupe-feu, séparation vis-à-vis, cage d'escalier extérieureArticle CO 21 du règlement de sécurité ERP
- Délai de fabrication
- 5 à 8 semainesPlus rapide qu'EI60 — vitrages monocouches standardisés
- Finition
- Thermolaquage Qualicoat / Qualimarine
Vue d'ensemble sur la gamme et ses applications.
Les réponses que les pros nous posent.
Le classement issu de la norme européenne EN 13501-2 combine trois critères : E (étanchéité aux flammes et gaz chauds), I (isolation thermique — la face non exposée au feu ne dépasse pas +140 °C en moyenne) et W (rayonnement limité à 15 kW/m² à 1 m). EI30 garantit l'étanchéité ET l'isolation pendant 30 minutes, EI60 pendant 60 minutes : ce sont les critères les plus exigeants, ils bloquent réellement le passage du feu et limitent la chaleur transmise sur la face protégée. EW30 garantit étanchéité + rayonnement limité pendant 30 minutes mais SANS isolation thermique I : usage typique en façades coupe-feu (séparations vis-à-vis, vitrages de cage d'escalier extérieure) où la contrainte d'isolation n'est pas réglementaire mais la protection contre la propagation par radiation l'est (article CO 21 du règlement de sécurité ERP). Les sections de profilés EW sont plus fines et les vitrages plus légers et moins coûteux que les EI.
Pour l'EI30 nous travaillons avec des vitrages Pyrobel 25, Pyrobelite 7 (AGC/Glaverbel) ou Pyrostop 30-10 (Pilkington), épaisseur 23 à 35 mm. Pour l'EI60 nous passons sur du Pyrobel 53 ou Pyrostop 60-30, épaisseur 36 à 52 mm. Ces vitrages feuilletés intègrent plusieurs couches d'un gel intumescent qui blanchit et mousse au contact de la chaleur, créant une barrière opaque qui bloque le rayonnement et préserve l'isolation thermique de la face non exposée.
Notre système de référence pour le pare-flammes est Reynaers CS 77 Fireproof, qui couvre les classements EI30 et EI60 selon la configuration vitrage et quincaillerie. Pour les murs rideaux intégrant des portes/châssis pare-flammes, le CS 77 FP est compatible avec le Reynaers CW 50-FP (voir page murs rideaux pour le détail). Notre bureau technique vous oriente vers la configuration la plus adaptée à votre cahier des charges.
Oui systématiquement. Les PV d'essais sont délivrés par des organismes notifiés (EFECTIS, CSTB en France, ou organismes européens équivalents) et sont fournis au moment de la commande pour validation par le bureau de contrôle de votre chantier. Ils sont également joints au dossier de réception. Sans PV d'essai associé à la configuration installée, la conformité réglementaire ne peut pas être validée.
Sur EI30, jusqu'à 2 500 × 3 000 mm selon profil, en fixe, battant ou oscillo-battant. Sur EI60, jusqu'à 2 200 × 2 800 mm, principalement en fixe ou battant 1 ou 2 vantaux. Chaque configuration doit être couverte par un PV d'essai. Pour des dimensions ou configurations hors PV, une demande d'extension d'essai est possible mais allonge le délai de fabrication.
Sur EI30, comptez 5 à 7 semaines (vitrages disponibles en stock distributeur). Sur EI60, 6 à 10 semaines en raison de la fabrication des vitrages multicouches spécifiques sur commande. Pour les marchés publics avec planning contractuel serré, nous étudions des plannings dédiés avec réservation matière en amont.
